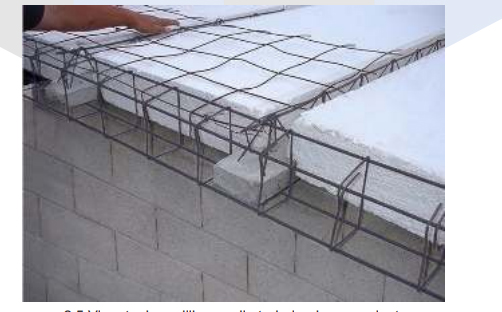

Elementos de la losa aligerada de bovedilla de poliestireno
Armadura de acero
La armadura que se usa para colar las viguetas esta hecha de acero y diseñada para se r utilizada en la fabricación de losas aligeradas o losas ligeras junto con las bovedillas de poliestireno.
Esta armadura esta constituida por 2 varillas longitudinales corrugadas, una en la parte superior y dos en la parte inferior y están unidas por otras varillas lisas colocadas diagonalmente formando un zig zag soldadas a una distancia de 20 centímetros de cada una.

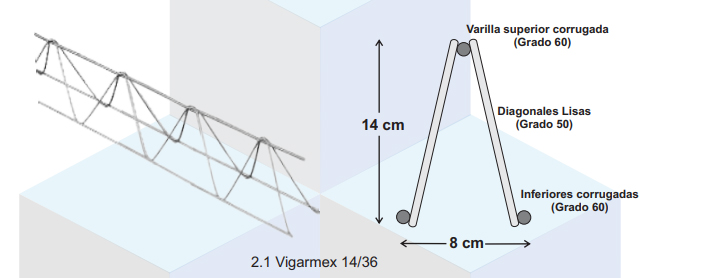

La nomenclatura del vigarmex se identifica por dos números, por ejemplo, en el diseño 14/36, el primer número indica la altura total de la armadura en centímetros mientras el segundo numero indica el área ambas varillas inferiores en milímetros .
|
Diseño |
Altura |
Largo |
Varilla Superior |
Alambrón Diagonal |
Varillas Inferiores |
Área Total de Varillas |
|
14/36 |
14 cm |
6 y 9 m |
1/4” |
Cal. 8 |
3/16” |
36 mm |
Propiedades mecánicas de los aceros
|
|
Grado 50 |
Grado 60 |
|
Resistencia mínima a la tensión (Kg/cm ) |
5,700 |
7,000 |
|
Resistencia mínima a la fluencia (Kg/cm ) |
5,000 |
6,000 |
|
Alargamiento mínimo a la ruptura en 10° |
6 % |
8 % |

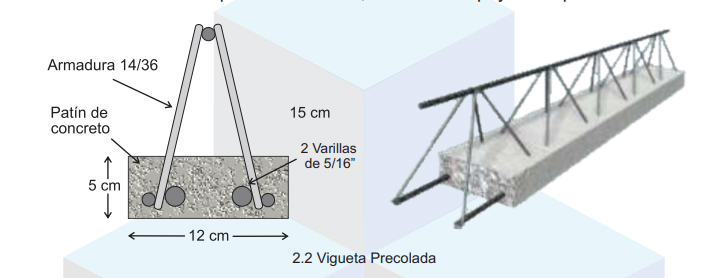

Vigueta precolada
Usando la armadura descrita anteriormente se fabrica la vigueta pre colada, la cual es el elemento mas importante en el sistema constructivo de losas aligeradas, por que es la parte estructural y la que debe soportar el peso de la losa.
Esta viga esta compuesta por la armadura, refuerzos y en la parte inferior colada de concreto que sirve como apoyo para las bovedillas de poliestireno .
Con la finalidad de brindar mas resistencia a las viguetas, se refuerzan con un par de varillas de medida 5/16” en la parte inferior de la armadura y que con el colado quedan inmersos en el patín de concreto.
El concreto que se usa en el colado de las viguetas es 211 Kg/cm .

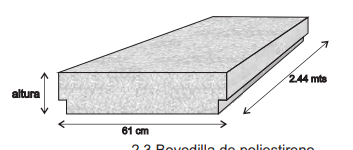

Bovedilla de Poliestireno
La bovedilla de poliestireno o bovedilla de unicel es la parte que aporta la ligereza y propiedades térmico -acústicas al sistema constructivo.
La bovedilla no es mas que una pieza hecha de poliestireno expandido que se ajusta a la forma y tamaño para acoplarse en las viguetas prefabricadas, creando así una losa resistente, térmica, acústica y económica,
La bovedilla de poliestireno proporciona a la construcción economía, ligereza, asilamiento térmico, aislamiento acústico, resistencia a los sismos, , ahorro en tiempo y dinero, absorbe impactos.
Para darle un mayor resistencia a las viguetas se refuerzan con varillas de medida 5/16″ en la parte inferior de la armadura y que al colar quedan inmersas en el patín de concreto de las viguetas,

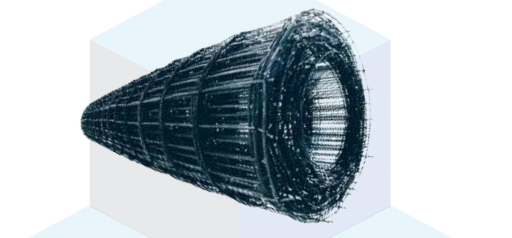

Malla de Acero Corrugada
La malla hace la función de unión entre las viguetas, las bovedillas de poliestireno y el concreto.
La malla esta electrosoldada en sus puntos de unión, para hacerla mas resistente se añade un refuerzo al amarrarlas a la varilla superior de las viguetas y colocarse en la cama de bovedillas.
Propiedades mecánicas de los aceros
|
|
Malla Corrugada 6,6-10,10 |
|
Resistencia a la tensión (Kg/cm ) |
5,700 |
|
Resistencia a la fluencia (Kg/cm ) |
5,000 |
|
Alargamiento a la ruptura en 10° |
6 % |
